Cuve ADBlue®

enterrée NF EN 12285-1 / aérienne NF EN 12285-2

Notre offre réservoir ADBlue® aérienne ou enterrée est élaborée autour d'un réservoir double-paroi acier construit selon la norme NF EN 12285-1/2. Les options proposées, plateau tout inox, revêtement intérieur, pompe, permettent de répondre aux besoins spécifiques de l’ ADBlue® d’autres équipements peuvent être fournis et installés à la demande.

Cuve enterrée NF EN 12285-1

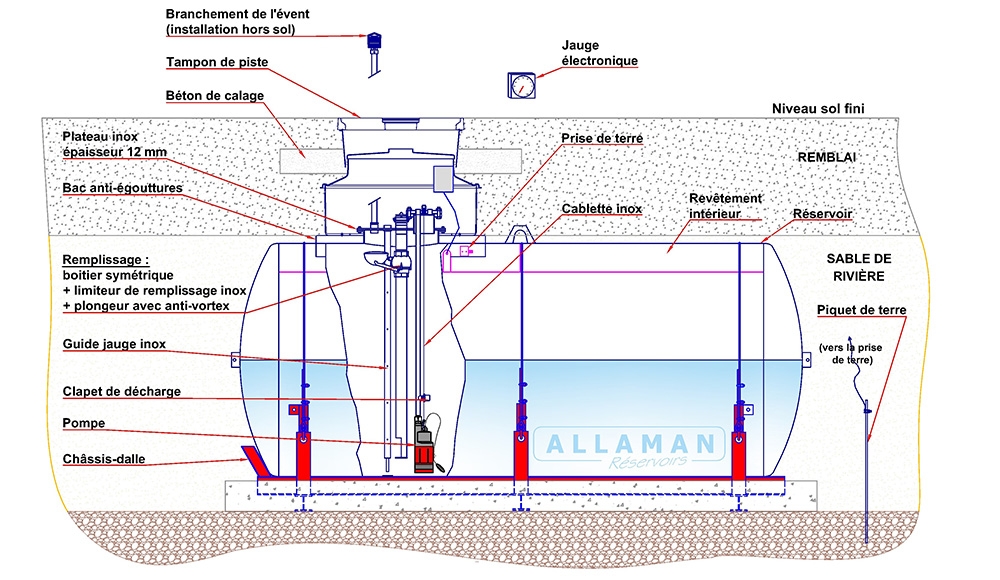

Cuve ADBlue® enterrée Cuve ADBlue® enterrée
// Caractéristiques techniques

> cuve de 1 500 L à 120 000 L
> Ø 1 250 à 3 000 mm
> double paroi selon NF EN 12285-1
> 1 trou d’homme Ø 600, 24EU
> revêtement standard polyuréthane Ep. 800μm, test au peigne électrique à 6000V

// équipements standards

> détecteur de fuite complet : boitier électronique avec relais de report à distance, bac de contrôle, kit de raccordement
> liquide antigel
> plateau manchonné inox
> plan de fabrication, certificat de contrôle et d’étanchéité, barème de jaugeage

// équipements optionnels

> plateau équipé inox : remplissage, aspiration, guide jauge, évent, limiteur de remplissage
> bac anti-égouttures
> châssis-dalle
> élingues perdues - niveaux de contrôle
> jauge électronique - détecteur de niveau
> chambre accès trou d’homme - acier, polyéthylène, ...
> col de cygne pour remplissage
> échelle et passerelle
> autres : nous consulter

Cuve aérienne NF EN 12285-2
Cuve ADBlue® aérienne Cuve ADBlue® aérienne
// Caractéristiques techniques

> cuve de 1 500 L à 120 000 L
> Ø 1 250 à 3 000 mm
> double paroi selon NF EN 12285-2
> 1 trou d’homme Ø 600, 24EU
> revêtement standard époxy Ep. 80μm gris - RAL 7038

// équipements standards

> détecteur de fuite complet : boitier électronique avec relais de report à distance, bac de contrôle, kit de raccordement
> liquide antigel
> plateau manchonné inox
> plan de fabrication, certificat de contrôle et d’étanchéité, barème de jaugeage

// équipements optionnels

> plateau équipé inox : remplissage, aspiration, guide jauge, évent, limiteur de remplissage
> berceaux
> peinture de finition RAL au choix
> élingues perdues - niveaux de contrôle
> jauge électronique - détecteur de niveau
> chambre accès trou d’homme - acier, polyéthylène, ...
> col de cygne pour remplissage
> échelle et passerelle
> autres : nous consulter

Industrie
Industrie
Agriculture
Agriculture
Collectivité
Collectivité
Protection Civile
Protection Civile
Environnement
Environnement
BTP
BTP
Pétrolier
Pétrolier
Notice commerciale à télécharger Cuve ADBlue®
Sécurité & confort d’usage
  • cuve contrôlée et prête à l’emploi
  • intérieur lisse, facilité d’entretien et de nettoyage
  • cuve enterrée pré-équipée, aucune intervention humaine en fouille
Services ALLAMAN
  • chargé d’affaires : interlocuteur unique de la demande jusqu’à la livraison
  • logistique : transport (France et étranger), déchargement, grutage, stockage possible si chantier décalé
  • qualité : contrôle matière + contrôle continu en fabrication + contrôle produit avant expédition
Engagements allaman un savoir faire reconnu depuis + de 70 ans Engagements allaman

Durabilité : durée de vie supérieure à 25 ans

Etanchéité : tests en pression avant peinture

Ecologie :
  • > fabrication 100 % française, acier européen
  • > acier recyclable
  • > système de détection de fuite permanent
  • > respect des normes NF EN 12285-1 / NF EN 12285-2
AVANTAGES Produits
Sécurité & confort d’usage
  • cuve contrôlée et prête à l’emploi
  • intérieur lisse, facilité d’entretien et de nettoyage
  • cuve enterrée pré-équipée, aucune intervention humaine en fouille
Services
Services ALLAMAN
  • chargé d’affaires : interlocuteur unique de la demande jusqu’à la livraison
  • logistique : transport (France et étranger), déchargement, grutage, stockage possible si chantier décalé
  • qualité : contrôle matière + contrôle continu en fabrication + contrôle produit avant expédition
Nos engagements
Engagements allaman un savoir faire reconnu depuis + de 70 ans Engagements allaman

Durabilité : durée de vie supérieure à 25 ans

Etanchéité : tests en pression avant peinture

Ecologie :
  • > fabrication 100 % française, acier européen
  • > acier recyclable
  • > système de détection de fuite permanent
  • > respect des normes NF EN 12285-1 / NF EN 12285-2

Demandez des renseignements


{{errorInfo}} {{successInfo}}
* Tous les champs marqués d'un astérisque ont un caractère obligatoire

Cuve ADBlue®

ENTERRÉE NF EN 12285-1 / AÉRIENNE NF EN 12285-2

Nous proposons deux types de cuves ADBlue® :

  • ● Le modèle enterré, répondant aux exigences de la norme NF EN 12285-1.
  • ● La version aérienne, répondant quant à elle aux exigences de la norme NF EN 12285-2.

Chacun de ces deux modèles est conçu autour d’une cuve horizontale cylindrique simple-paroi ou double-paroi en acier. Elles sont réalisées avec des fonds bombés.

Nous pouvons également proposer le cloisonnement de nos cuves avec la possibilité de créer un certain nombre de compartiments. Ces derniers peuvent prendre plusieurs formes :

  • ● Forme A : elle correspond à un compartiment dont les fonds qui se font face forment une cuve.
  • ● Forme B : elle correspond à un compartiment dont les fonds sont disposés dans le même sens.
  • ● Forme C : elle correspond à un compartiment dont les fonds, montés dos à dos, forment un X.

Sur les versions à double paroi que nous présentons ici, la seconde enveloppe est soudée autour d’une cuve intérieure. Elle constitue alors une cuve autonome imperméable. La seconde paroi couvre 97 % du volume nominal de la cuve intérieur. En outre, l’espace entre les deux parois est raccordé à un système de détection de fuite, afin de surveiller en permanence la bonne intégrité de la cuve. Ils répondent ainsi aux caractéristiques et normes encadrant l’utilisation de contenants destinés au stockage enterré de liquides inflammables et potentiellement polluants.

Nos cuves ADBlue® peuvent être installées dans des environnements industriels mais également au service de l’agriculture, des collectivités, de la protection civile, de l’environnement, du BPT. Elles sont fabriquées pour être utilisées dans des conditions normales de températures ambiantes (-20 °C à +50 °C).

Synthèse des avantages procurés par nos cuves ADBlue®

Depuis plus de 75 ans et 3 générations, ALLAMAN fait preuve d’un savoir-faire reconnu et s’engage auprès de ses clients.

Les cuves fabriquées et commercialisées par ALLAMAN répondent à la norme Européenne garantissant ainsi le produit. Elles sont toutes contrôlées et prêtes à l’emploi. L’intérieur de chaque cuve est lisse, ce qui facilite l’entretien et le nettoyage.

Chaque cuve enterrée bénéficie d’un revêtement extérieur en polyuréthane, d’une épaisseur minimum de 800µ, testé sous 6 000 volts, ce qui valide une excellente résistance à la corrosion. Les cuves aériennes sont, pour leur part, proposées, de base, avec un apprêt extérieur antirouille pour assurer une protection contre la corrosion.

La durabilité de nos cuves est particulièrement élevée, puisque nous nous engageons pour qu’elles aient une durée de vie est supérieure à 20 ans.

L’étanchéité de chaque élément est rigoureusement assurée, grâce à un test sous pression avant peinture.

Notre engagement écologique est profond et sincère et nos produits en bénéficient. Ainsi, la fabrication de nos cuves est réalisée avec de l’acier prioritairement européen recyclable. Notre chaîne usagée est nationale et nous permet de proposer une fabrication 100 % française. Chaque cuve double-paroi dispose d’un système de détection de fuite permanent. Enfin, chaque cuve commercialisée destinée à l’alimentation en carburant des cuves chauffage respecte strictement les normes NF EN 12285-1 (pour le modèle enterré) et NF EN 12285-2 (pour le modèle aérien).

Nos cuves ADBlue® sont toujours fournies avec les documents et équipements suivants :

  • ● Le plan de fabrication,
  • ● Un certificat de contrôle et d’étanchéité,
  • ● Un plateau manchonné,
  • ● Un barème de jaugeage. En ce qui concerne ce dernier, il est systématiquement transmis, pour toute livraison d’une cuve compartimentée ou d’une capacité supérieure ou égale à 15.000 L. Par contre, il est fourni à la demande pour une cuve mono-compartiment d’une capacité inférieure ou égale à 12.000 L.

Et en plus pour les cuves double paroi :

  • ● Le liquide antigel pour surveiller l’intégrité du contenu de la cuve,
  • ● Un détecteur de fuite complet, comprenant un boîtier électronique avec relais de report à distance, un bac de contrôle et son kit de raccordement. Pour faciliter l’installation et la maintenance, les demi-ponts permettant le raccordement du détecteur de fuite sont situés de chaque côté du trou d’homme.

Les équipements optionnels proposés par ALLAMAN

Les cuves ADBlue® fabriquées par ALLAMAN Réservoirs peuvent être équipées en usine de plusieurs options, permettant ainsi une installation simple et rapide.

Nous sommes en mesure d’équiper nos cuves avec les options suivantes :

  • ● Plateau équipé : remplissage, aspiration, guide jauge, évent, limiteur de remplissage,
  • ● Plateau tout inox 316L
  • ● Châssis-dalle (pour le modèle enterré),
  • ● Berceaux (pour le modèle aérien),
  • ● Bac anti-égouttures (pour le modèle enterré),
  • ● Jauge électronique - détecteur de niveau,
  • ● Peinture de finition RAL au choix (pour le modèle aérien),
  • ● Col de cygne pour remplissage (pour le modèle aérien),
  • ● Pompe, clapet, …
  • ● Dans le cadre de la sécurité chaque cuve peut être pré-équipée d’élingues perdues, niveaux de contrôle, pour éviter toute intervention humaine en fouille.

Cette liste n’est pas exhaustive et si vos besoins nécessitent d’autres options spécifiques, nous vous conseillons de prendre contact avec nos chargés d’affaires. Nous étudierons votre demande et y répondrons dans les meilleurs délais.

Informations importantes pour la bonne durée de vie d’une cuve ADBlue®

Une notice d’instruction est fournie par ALLAMAN. Elle est aussi disponible sur le site allaman.fr.

Il est essentiel de prendre connaissance de la notice avant toute intervention concernant la cuve.

Vous trouverez dans cette notice d’instructions le contenu suivant :

Informations importantes

  • ● Le périmètre d’application de cette notice,
  • ● Les limites de responsabilité du fabricant,

Les consignes pour l’implantation d’une cuve,

  • ● Vérifications préalables,
  • ● Travaux d’installations,

Les consignes pour la manutention d’une cuve,

  • ● Conditions de déchargement,
  • ● Conditions de mise en fosse,

Consignes pour la mise en service d’une cuve,

  • ● Raccordement du dispositif de détection de fuite,
  • ● Raccordements des évents,
  • ● Remise des documents,

Les consignes pour l’exploitation d’une cuve,

  • ● Conditions d’exploitations,
  • ● Revêtement extérieur,
  • ● Jaugeage d’une cuve,
  • ● Remplissage d’une cuve,
  • ● Event,

Les consignes pour le contrôle et l’entretien des cuves,

  • ● Intervention sur le matériel,
  • ● Système de détection de fuites,
  • ● Accès à l’intérieur des cuves,
  • ● Nettoyage d’une cuve.

L’installation d’un tel type de cuve est soumise à une méthodologie rigoureuse et à un strict respect des normes et de la règlementation en vigueur.

Concernant les cuves enterrées et aériennes (norme NF EN 12285-1 et NF EN 12285-2) :

  • ● Il est essentiel de rappeler que le stockage des produits polluants l’eau (inflammables ou non-inflammables), est soumis à des règles et des précautions spécifiques légales. Ces dernières sont liées aux risques de la pollution des sols, des rivières, des nappes phréatiques dans le cas de fuite, de mauvais usage, d’erreur de manipulation,
  • ● Le donneur d’ordre et/ou l’installateur sont réputés connaître les différentes réglementations en vigueur et les règles de l’art, pour préconiser et installer ce type de matériel,
  • ● Pour ses cuves de stockage de produits pétroliers dépendantes de la norme NF EN 12285-1 ou NF EN 12285-2, ALLAMAN utilise de base l’acier carbone type S235. Ce dernier est en effet l’acier standard précisé par la norme. Nous pouvons par ailleurs étudier ensemble la possibilité d’utiliser un matériau différent ou non, selon la pertinence de celui-ci.

Au niveau des consignes concernant l’implantation des cuves, il est nécessaire de rappeler quelques points essentiels vis à vis de la conformité de l’installation :

  • ● Assurez-vous de vérifier la nature des sols, ainsi que leur capacité à soutenir la masse de la cuve une fois cette dernière remplie,
  • ● Inventoriez tous les risques naturels et potentiels dans la zone d’installation de la cuve. Étudiez en particulier les risques de mouvements de terrain, sismiques et d’inondations. Prenez en conséquence toutes les dispositions utiles pour la préservation et la sécurisation de la cuve,
  • ● Prenez le temps de contrôler la conformité de l’installation, préalablement aux travaux, en regard des règles existantes concernant les limites de propriété,
  • ● Dans le cas d’une installation de cuves juxtaposées, prenez soin de vérifier les distances inter-cuves, et assurez-vous qu’elles soient suffisantes.

En complément de ces vérifications communes à tous les types de cuves, concernant les cuves enterrées, assurez-vous du respect des points suivants :

  • ● Vérification de l’absence de tout réseau enterré dans le périmètre des distances réglementaires : eau potable, des eaux usées, gaz, l’électricité, etc. ,
  • ● Respect des distances minimales avec les fondations,
  • ● Vérification de la bonne conformité vis-à-vis de la législation en vigueur, concernant l’implantation de cuve(s) fioul pour chauffage, sous un bâtiment,
  • ● Assurez-vous enfin qu’aucune cavité ne se trouve au-dessous de la cuve.

Les cuves conçues, conformément à la présente norme, supportent une hauteur de remblai de 1,5 mètre. En cas de charges induites par la circulation ou de hauteur de remblai plus élevée, il convient d’effectuer un calcul. La solution de la mise en œuvre d’une dalle de répartition peut être retenue.

Le raccordement à la terre de nos cuves se situe sur le côté du trou d’homme pour les cuves enterrés et sur un des berceaux pour les cuves aériennes. Il est situé à proximité immédiate de la plaque de propriété.
